Νέα έρευνα λύνει το μυστήριο της αντίστροφης ροής αέρα στις υπόγειες εγκαταστάσεις

Σύνοψη

• Οι μηχανικοί στο Sanford Underground Research Facility (SURF) παρατήρησαν αποδυνάμωση ή και αντιστροφή της ροής του αέρα κατά τη διάρκεια μεγάλων βροχοπτώσεων.
• Η χρήση αισθητήρων ροής αέρα Maestro αποκάλυψε πώς το νερό που απορρίπτεται σε φρέατα λειτουργεί σαν «έμβολο», ωθώντας τον αέρα στα τούνελ.
• Η λύση του μυστηρίου βασίστηκε στη βιβλιογραφία για τα δημοτικά δίκτυα αποχέτευσης και σε νέες εξισώσεις δυναμικής ρευστών.
• Τα ευρήματα βελτιώνουν την ασφάλεια στα υπόγεια έργα, ειδικά σε περιπτώσεις πυρκαγιάς, όπου η ρίψη νερού στα φρέατα επηρεάζει δραστικά τον αερισμό.

Όταν τεράστιες ποσότητες νερού πέφτουν κατακόρυφα μέσα σε ένα στενό φρέαρ, η μάζα των σταγόνων συμπεριφέρεται σαν ένα γιγαντιαίο έμβολο (σύριγγα). Αυτή η υδάτινη στήλη συμπιέζει τον αέρα, αναγκάζοντας τον να κινηθεί βίαια μέσα στα υπόγεια δίκτυα, ξεπερνώντας τη δύναμη των εγκατεστημένων ανεμιστήρων και αντιστρέφοντας τη φυσιολογική ροή αερισμού, φαινόμενο που πλέον μπορεί να υπολογιστεί με απόλυτη μαθηματική ακρίβεια.

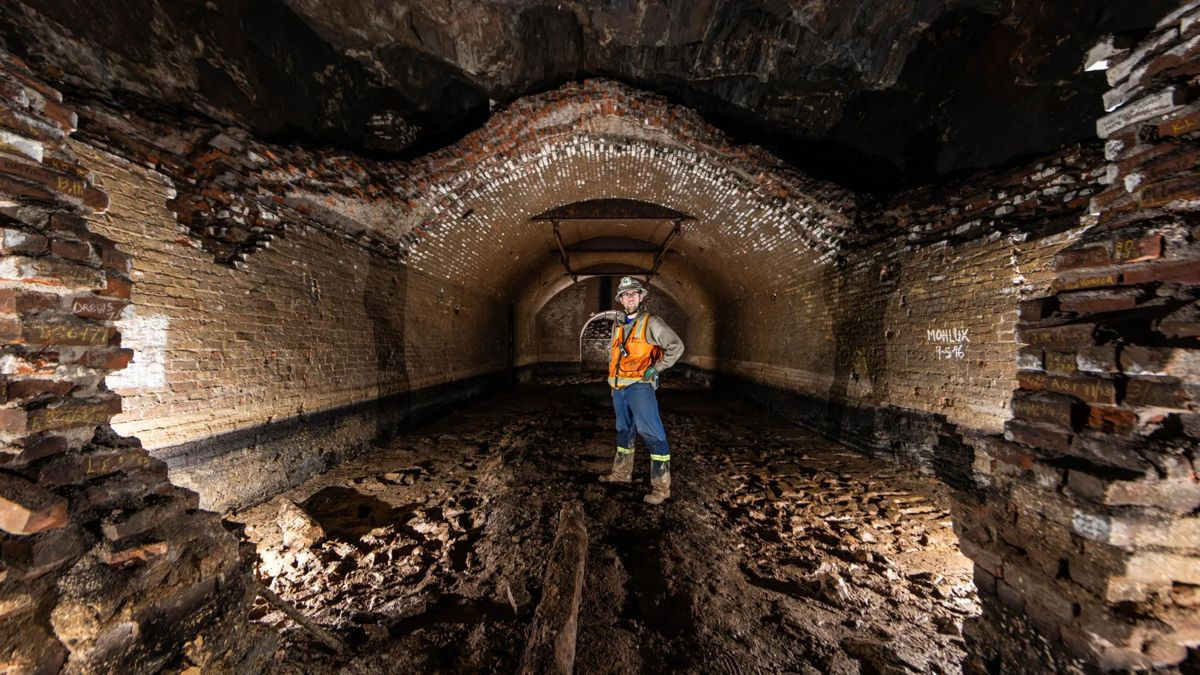

Η λειτουργία μιας εγκατάστασης σχεδόν 1500 μέτρα κάτω από την επιφάνεια της Γης απαιτεί τον αυστηρό και συνεχή έλεγχο δύο βασικών στοιχείων: του αέρα και του νερού. Οι εργαζόμενοι και οι ερευνητές στα υπόγεια τούνελ εξαρτώνται από την επαρκή ροή καθαρού αέρα για να επιβιώσουν, ενώ την ίδια στιγμή, τα υπόγεια ύδατα ή τα νερά της βροχής που εισχωρούν στις εγκαταστάσεις πρέπει να συλλέγονται και να αντλούνται πίσω στην επιφάνεια. Το Sanford Underground Research Facility (SURF) στη Νότια Ντακότα των ΗΠΑ, αποτελεί ένα κορυφαίο επιστημονικό εργαστήριο, το οποίο αξιοποιεί τις στοές ενός πρώην ορυχείου χρυσού. Αν και δεν πραγματοποιείται πλέον εξόρυξη, οι μηχανικοί που εργάζονται εκεί εξακολουθούν να είναι απολύτως απαραίτητοι για την ασφαλή διατήρηση των φρεάτων και των τούνελ.

Από το 2019, ο Jason Connot, μηχανικός εξορύξεων στο SURF, ηγείται του συστήματος αερισμού της εγκατάστασης. Ο Connot και η ομάδα του άρχισαν να καταγράφουν μια ανεξήγητη συμπεριφορά: κατά τη διάρκεια περιόδων έντονης βροχόπτωσης, η κίνηση του αέρα στα υπόγεια δίκτυα άρχιζε να εξασθενεί ή ακόμα και να αλλάζει κατεύθυνση, πηγαίνοντας ενάντια στον φυσιολογικό σχεδιασμό των συστημάτων εξαερισμού. Υπό κανονικές συνθήκες, ο φρέσκος αέρας εισέρχεται στο SURF μέσω δύο κύριων φρεάτων και εξάγεται μέσω δύο ξεχωριστών οδών, μία εκ των οποίων είναι το Φρέαρ 5 (5 Shaft). Ωστόσο, όταν εκδηλώνονται ακραία καιρικά φαινόμενα, το σύστημα άντλησης του νερού μπορεί να υπερφορτωθεί και για να αποφευχθεί η πλημμύρα σε κρίσιμα σημεία, οι μηχανικοί εκτρέπουν το πλεονάζον νερό της βροχής στο Φρέαρ 5, κατευθύνοντάς το σε μια βαθιά δεξαμενή. Αυτή η διαδικασία λειτουργεί ως υπερχείλιση έκτακτης ανάγκης, αλλά όπως αποδείχθηκε, δημιουργούσε ένα απρόβλεπτο υποπροϊόν.

Οι ανεμιστήρες παρουσίαζαν δυσλειτουργία και ο αέρας δεν ακολουθούσε τη θεωρητική του διαδρομή. Οι μηχανικοί έβλεπαν τις αλλαγές σε όλο το υπόγειο δίκτυο, αλλά δεν μπορούσαν να προσδιορίσουν τον ακριβή μηχανισμό.

Το πρώτο ουσιαστικό βήμα έγινε όταν ένα σύνολο αισθητήρων ροής αέρα, οι οποίοι είχαν κατασκευαστεί από τον Steve Gabriel, έναν καθηγητή φυσικών επιστημών γυμνασίου από το Spearfish, και τους μαθητές του, κατέγραψε μια απότομη αύξηση της ροής στο επίπεδο 4850 κατά τη διάρκεια μιας δοκιμής του συστήματος κατακλυσμού. Ο Gabriel αργότερα εντάχθηκε μόνιμα στο δυναμικό του SURF ως τεχνικός αερισμού. Αυτή η αρχική μέτρηση ήταν η αφορμή για να ξεκινήσει η εις βάθος έρευνα.

Η οριστική επιβεβαίωση ήρθε με την εγκατάσταση προηγμένων αισθητήρων αερισμού Maestro στο επίπεδο 2000, στα πλαίσια ενός αυτοματοποιημένου συστήματος ελέγχου ρυθμιστών. Τα δεδομένα πλέον έδειχναν καθαρά ότι το νερό που έπεφτε μαζικά μέσα στο Φρέαρ 5 ωθούσε τον αέρα προς τα κάτω με τεράστια δύναμη, ακριβώς όπως το έμβολο μιας ιατρικής σύριγγας σπρώχνει το υγρό. Η πτώση του νερού συμπαρέσυρε τις μάζες του αέρα, προκαλώντας δραστικές μεταβολές στις πιέσεις των τούνελ.

Αναζητώντας τη θεωρητική βάση αυτού του φαινομένου, ο Connot μελέτησε τη σχετική επιστημονική βιβλιογραφία και εντόπισε παρόμοιες καταγραφές σε μεγάλα δημοτικά δίκτυα αποχέτευσης. Εκεί, η δυναμική των ρευστών έχει αναλυθεί εκτενώς για να αποτραπεί η καταστροφή των σωληνώσεων από την πίεση του αέρα. Σε συνεργασία με ερευνητές από το South Dakota Mines και συγκεκριμένα υπό την καθοδήγηση της Δρ. Andrea Brickey, καθηγήτριας στο Τμήμα Μηχανικής Εξορύξεων και Διαχείρισης, η ομάδα προσάρμοσε αυτές τις εξισώσεις στα συγκεκριμένα δεδομένα του SURF. Η ενσωμάτωση των τοπικών παραμέτρων, όπως η διάμετρος του φρέατος, η ταχύτητα πτώσης του νερού και ο όγκος της υδάτινης μάζας, έδωσε αποτελέσματα που ταυτίζονταν απόλυτα με τις πραγματικές μετρήσεις των αισθητήρων. Η μάζα εκατομμυρίων σταγόνων νερού είχε τελικά τη δύναμη να μετακινήσει τεράστιους όγκους αέρα.

Η συγκεκριμένη ανακάλυψη έχει άμεσες και πολύτιμες εφαρμογές σε παγκόσμιο επίπεδο, επηρεάζοντας τον τρόπο με τον οποίο διαχειριζόμαστε τα υπόγεια έργα. Δεν αφορά αποκλειστικά τις ισχυρές βροχοπτώσεις, αλλά και τα πρωτόκολλα έκτακτης ανάγκης. Σε περίπτωση πυρκαγιάς μέσα σε ένα ορυχείο, μια συνήθης πρακτική των μηχανικών είναι να ανοίγουν κεντρικές βαλβίδες στην επιφάνεια και να ρίχνουν μεγάλες ποσότητες νερού στο φρέαρ για την κατάσβεση. Η γνώση του πώς αυτή η ενέργεια θα μεταβάλει άμεσα τον αερισμό –σπρώχνοντας ίσως τον καπνό ή τις φλόγες προς μη αναμενόμενες κατευθύνσεις– είναι κρίσιμη για την ασφάλεια των εργαζομένων.

Ο Bryce Pietzyk, διευθυντής των υπόγειων επιχειρήσεων στο SURF, τόνισε ότι επειδή η εγκατάσταση είναι αφιερωμένη στην επιστημονική έρευνα, η ομάδα είχε την πολυτέλεια και τον χρόνο να μελετήσει σωστά αυτό το φαινόμενο, κάτι που σε ένα ενεργό, εμπορικό ορυχείο συχνά καθίσταται αδύνατο λόγω των πιεστικών χρονοδιαγραμμάτων. Χάρη στη δημοσιευμένη πλέον μελέτη στο περιοδικό Mining, Metallurgy & Exploration, οι μηχανικοί μπορούν να προβλέψουν με ακρίβεια τις αλλαγές στην πίεση του αέρα και να διαμορφώσουν εκ των προτέρων τους ελέγχους εξαερισμού. Η μετάβαση από την απλή παρατήρηση ενός προβλήματος στην πλήρη μαθηματική του μοντελοποίηση δείχνει τη σημασία της συνεχούς παρακολούθησης των υποδομών.
